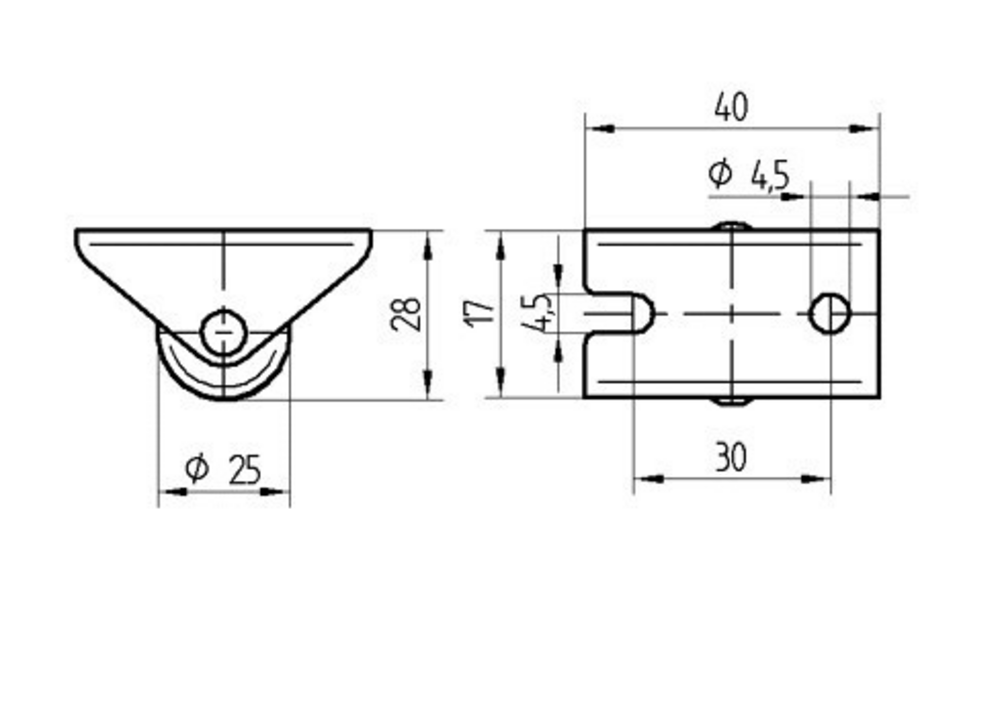

Pliki CAD

Compacta to koło stałe przeznaczone do zastosowań przemysłowych i transportowych, łączące kompaktową budowę z wysoką nośnością. Element mocujący stanowi płytka prostokątna, która zapewnia stabilne połączenie z konstrukcją nośną i ułatwia montaż. Obudowa wykonana jest z arkusza stalowego średniego, co gwarantuje odpowiednią sztywność oraz odporność mechaniczną. Koło o średnicy 25 mm osadzone jest na łożysku ślizgowym z rurą i tulejką dystansową, które zapewniają płynny obrót oraz właściwe pozycjonowanie osi. Korpus koła wykonano z poliamidu, a bieżnik z materiału identycznego z korpusem. Całkowita wysokość produktu wynosi 28 mm. Nośność statyczna wynosi 50 kg, natomiast nośność dynamiczna przy prędkości 3 km/h wynosi 25 kg. Produkt znajduje zastosowanie w szafach narzędziowych, stołach warsztatowych oraz sprzęcie transportowym.
Wydajność rolki
Szum ruchu
Utrata
Odporność na korozję
Numery artykułów
Numer artykułu
2198UOI025P60-40x17
EAN
4031582300284
Numer materiału S4
990021131
Podstawowe atuty
Typ
Kółko stałe
Szerokość całkowita
20 mm
Nośność przy 3 km/h
25 kg
Nośność statyczne
50 kg
Wysokość całkowita
28 mm
Zakres temperatur (maksymalny)
80 °C
Zakres temperatur (minimalny)
-25 °C
Waga całkowita
0,02 kg
Nazwa produktu
Compacta
Standardowy
EN12530 — Kółka samonastawne do urządzeń
Przewodzące prąd elektryczny
Nierdzewne
Mocowanie
Typ mocowania
Płytka prostokątna
Średnica otworu płytki
4,5 mm
Długość otworu w płytce (maksymalna)
30 mm
Szerokość otworu w płytce (maksymalna)
30 mm
Długość płytki
40 mm
Szerokość płytki
17 mm
Obudowa
Kolor
pasywowany na niebiesko
Kształt Widelec
Kątowy
Materiał obudowy
Arkusz stalowy, średni
Łożysko obrotowe
Stała Obudowa
Średnica kopuły
20 mm
Koło
Twardość Bieżnia (D)
75 Shore D
Materiał ciała
Poliamid
Materiał bieżni
Identyczny z korpusem Koło
Szerokość Bieżnia
13 mm
Średnica
25 mm
Szerokość korpusu
13 mm
Osłony gwintu
Bez osłony gwintu
Oś
Nitowane
Łożysko
Łożysko ślizgowe z rurą Tulejka dystansowa
Kolor Koło
Czarny grafitowy (RAL9011)
special-features-image
Funkcje specjalne
Materiały niebezpieczne niewystępują
Zgodne z dyrektywami RoHS i REACH. Nie zawiera wielopierścieniowych węglowodorów aromatycznych ani chromu (VI)
Sprawdzona jakość
Testowane w naszym własnym laboratorium pod kątem zgodności z normami europejskimi
Solidna obudowa
Wykonane z tłoczonej, ocynkowanej stali
Koła o niskim zużyciu
Trwałe koła o wyjątkowo niskim zużyciu
