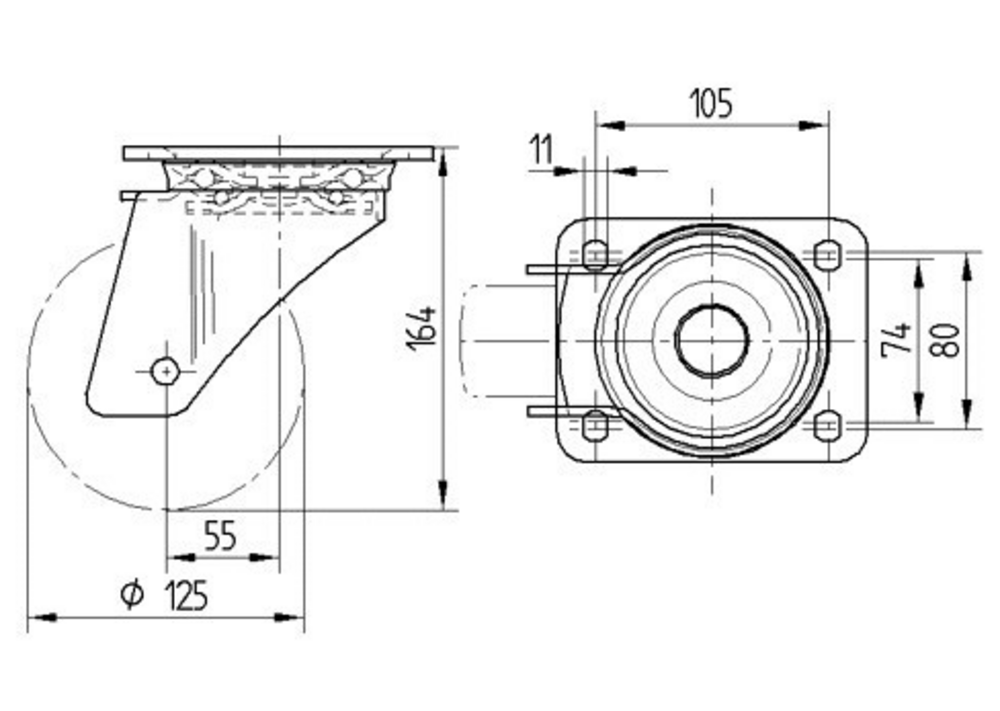

Поворотная колесная опора с пружинным тормозом направления Zeta reverse предназначена для авиакосмической промышленности, оборудования аэропортов, автомобильной промышленности OEM, производственных и платформенных тележек и транспортного оборудования. Фитинг выполнен в виде прямоугольной пластины для крепления к несущей конструкции. Корпус поворотного узла изготовлен из очень тяжелого стального листа и включает две гонки мяча из усиленной или нержавеющей стали. Колесо диаметром 125 мм оснащено прецизионным шариковым подшипником и алюминиевым корпусом, а протектор выполнен из эластичных черных вулканизированных шин. Общая высота опоры составляет 164 мм. Статическая грузоподъемность равна 600 кг, динамическая грузоподъемность составляет 240 кг при скорости 6 км/ч и 300 кг при скорости 4 км/ч.
Производительность ролла
Шум движения
Отток
Коррозионная стойкость
Номера статей
Номер статьи
468SIEP125P63
EAN
4031582398038
Номер материала S4
990860817
Основные атрибуты
Тип
Поворотное Колесная опора с пружинным Тормоз направления
Общая ширина
96 mm
Грузоподъемность при 4 км/ч
300 kg
Грузоподъемность при 6 км/ч
240 kg
Грузоподъемность статическая
600 kg
Общая высота
164 mm
Диапазон температур (максимальный)
85 °C
Диапазон температур (минимальный)
-20 °C
Общий вес
3 kg
Название продукта
Zeta reverse
Стандартный
EN12532 - Транспортировочное оборудование
Электропроводящий
Нержавеющая сталь
Фитинг
Тип фитинга
Прямоугольная пластина
Диаметр отверстия пластины
11 mm
Длина отверстия пластины (максимальная)
80 mm
Длина отверстия пластины (минимальная)
75 mm
Ширина отверстия пластины (максимальная)
105 mm
Ширина отверстия пластины (минимальная)
75 mm
Длина пластины
137 mm
Ширина пластины
105 mm
Кронштейн
Цвет
Пассивированный голубым
Форма Вилы
Широкая, Усиленный
Материал корпуса
Стальной лист, очень тяжелый
Повортный узел
Две гонки мяча, Усиленный или Нержавеющая сталь
Диаметр купола
96 mm
Поворотное соединение
235 mm
Офсет (Смещение)
55 mm
Радиус поворота
117,5 mm
Колесо
Твердость Протектор (A)
67 Береговая А
Материал корпуса
Алюминий
Материал протектора
Эластичные шины, черные, вулканизированные
Ширина Протектор
50 mm
Диаметр
125 mm
Ширина тела
50 mm
Защита от проводов
Без защиты резьбы
Ось
Винт с гайкой
Подшипник
Прециссионый шариковый подшипник
Цвет Колесо
Черный (аналог RAL9005)
special-features-image
Особые функции
Небезопасные материалы отсутствуют
Соответствует директивам RoHS и REACH. Не содержит полициклических ароматических углеводородов или хрома (VI)
Проверенное качество
Протестировано в собственной лаборатории на соответствие европейским стандартам
Прочный корпус
Изготовлено из штампованной оцинкованной стали
Тихое качение
Мягкие версии колес для тихой рабочей среды
Легкое управление
Поворотная головка с двойными шариковыми подшипниками
Низковибрационный транспорт
Очень мягкие колеса с хорошими амортизирующими свойствами
Быстрое техническое обслуживание
Поворотные подшипники смазаны долговечной смазкой и оснащены пресс-масленкой для легкого обслуживания
Сверхпрочная конструкция
Сварная стальная конструкция для максимальной грузоподъемности
Прочная конструкция для тяжелых условий
Корпус из особо прочной стали для высокой грузоподъемности
Автоматическое выравнивание
При подъеме колесо автоматически выравнивается по направлению движения
